產品概述
KYN28A-12(GZS1-12Z)鎧裝中置式金屬封閉開關設備（以下簡稱開關柜）是本公司在吸收國內外先進制造技術的基礎上自行設計開發的新型產品，可取代各種老型的金屬封閉開關設備，如KYN1-10、JYN2-10、GBC-10等系列產品。其產品具有以下明顯優點：
● 開關柜的外殼完全是由覆鋁鋅鋼板經CNC機床加工多重折彎成形后用螺栓組裝而成，具有很高的機械強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。
● 開關柜的主開關可配置ABB公司生產的VD4型真空斷路器、C3系列固定式負荷開關，同時也可配置多種國產系列真空斷路器（如VS1、VH1、VK、ZN28），以取代國外同類產品。
● 無論是選用何種斷路器，其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm。其斷路器均具有長壽命、高參數、少維護、體積小的獨特優點。
開關柜適用于3.6～12kV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制、監測和保護之用?？捎糜趩文妇€、單母線分段系統或雙母線系統。 開關柜符合IEC298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》、IEC694《高壓開關控制設備共用條款》，我國GB3906《3-36kV交流金屬封閉開關設備》及DL404 《戶內交流高壓開關柜訂貨條件》，德DIN.VDE0670《額定電壓1kV以上的交流開關設備》等標準的要求。 并且具有完善、可靠的防誤操作功能。

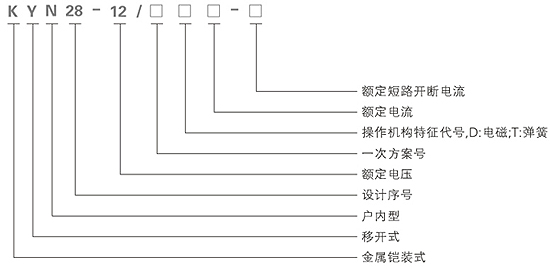

型號含義
正常使用條件
● 周圍空氣溫度：上限+40℃、下限-15℃
● 相對濕度：日平均不大于95%，月平均值不大于90%
● 海拔高度：不超過4000m
● 地震烈度不超過8度
● 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合。
當使用條件超出上述范圍時，應由用戶與我公司協商確定允許范圍及技術措施。
開關設備技術參數
| 項目 | 單位 | 數據 | |||
| 額定電壓 額定頻率 斷路器額定電流 開關柜額定電流 額定動穩定電流（4s） 額定動穩定電流（峰值） 額定短路開斷電流 額定短路關合電流（峰值） | KV Hz A A KA KA KA KA | 3.6，7.2，12 50 630，1250，1600，2000，2500，3150，4000 630，1250，1600，2000，2500，3150，4000 16，20，25，31.5，40，50，63 40，50，63，80，100，125，160 16，20，25，31.5，40，50，63 40，50，63，80，100，125，160 | |||
| 額定絕 緣水平 | 1min工頻耐受電壓 雷電沖擊耐受電壓 | KV KV | 24 40 | 32 60 | 42 75 |
| 防護等級 | 外殼為IP4X、隔離間、斷路器室門打開時為IP2X | ||||
VD4、VS1-12真空斷路器技術參數
| 項目 | 單位 | 數據 | |||
| 額定電壓 額定頻率 斷路器額定電流 額定動穩定電流（4s） 額定動穩定電流（峰值） 額定短路開斷電流 額定短路關合電流（峰值） | KV Hz A A KA KA KA KA | 3.6，7.2，12 50 630，1250，1600，2000，2500，3150，4000 16，20，25，31.5，40，50，63 40，50，63，80，100，125，160 16，20，25，31.5，40，50，63 40，50，63，80，100，125，160 | |||
| 額定絕 緣水平 | 1min工頻耐受電壓 雷電沖擊耐受電壓 | KV KV | 42 75 | ||
| 額定操作順序 額定短路開斷電流開斷次數 機械壽命 | 次 次 | 分-0.3s-合分-180s-合分 50 2000 | |||
VD4、VS1-12真空斷路器機械特性
當斷路器用于控制3～10kV電動機時，若起動電流小于600A，必須加金屬氧化鋅避雷器，其具體要求由用戶與我公司協商：當斷路器用于開斷電容器組時，電容器組的額定電流不應大于斷路器額定電流的80%。
| 項目 | 單位 | 數據 | |||
| 觸頭開距 超行程 相間中心距離 合閘觸頭彈跳時間 三相分閘不同期性 | mm mm mm ms ms | 11±1 4±0.5 210±0.5，250±0.5，275±0.5 ≤2 ≤2 | |||
| 分閘時間當 操作電壓為 | 最高 額定 最低 | ms ms | ≤50 ≤50 ≤60 | ||
| 合閘時間 平均合閘速度 平均合閘速度 隔向?qū)щ娀芈冯娮?nbsp; 觸頭壓力 | ms m/s m/s μΩ N | ≤100 0.9-1.2 0.6-0.8 ≤40 3200±100 | |||
操作機構技術參數
| 名稱 | 單位 | 數值 | |
| 額定操作電壓 | 合閘線圈 | V | DC220,110 |
| 合閘線圈 | V | DC220,110 | |
| 線圈功率 | 合閘線圈 | W | 245 |
| 合閘線圈 | W | 245 | |
| 儲能電機功率 儲能電機額定電壓 儲能時間 | W V S | 50 DC220,110 ≤10 | |
ZN□-12（VHI）真空斷路器主要技術參數
| 名稱 | 單位 | 參數 |
| 額定電壓 額定頻率 額定電流 額定短路開斷電流 額定短路關合電流 額定峰值耐受電流 額定短時耐受電流 額定短路持續時間 額定單個電容器組開斷電流 額定背對背電容器組開斷電流 工頻耐受電壓 雷電沖擊耐受電壓 額定短路開斷電流開斷次數 機械壽命 | KV Hz A KA KA KA KA s A A KV KV 次 次 | 12 50 1250 31.5 80 80 31.5 4 630 400 42 75 50 1000 |
| 額定操作順序 | 分 -0.3S -合分 -180s -合分 | |
| 分閘時間 合閘時間 控制電壓 合閘線圈功率 分閘線圈功率 | ms ms V VA VA |
