產品概述

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換，分配與控制之用。GGD型交流低壓配電柜是根據能源部主管上極、廣大電力用戶及設計部門的要求，本著安全、經濟、合理，可靠的原則設計的新型低壓配電柜，產品具有分斷能力高，動穩定性好，電氣方案靈活，組合方便，系列性，實用性好，結構新穎，防護等級高等特點，可作為固定式低壓成套開關設備的更新?lián)Q代產品使用。GGD型交流低壓配電柜符合IEC439《低壓成套開關設備的控制設備》，GB7251《低壓成套開關設備》等標準。

主電路方案

      GGD柜的主電路設計 了129個方案，共298個規格 (不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)其中：
      GGD1型49個方案123個規格
      GGD2型53個方案107個規格 GGD3型27個方案68個規格。

結構特點

GGD型交流低壓配電柜的柜體采用通用柜的形式，架構用8MF冷變型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有以20mm為模塊的安裝孔，通用系數高。可以使工廠實現預生產，即縮短了生產制造周期，也提高了工作效率。

基本電路參數

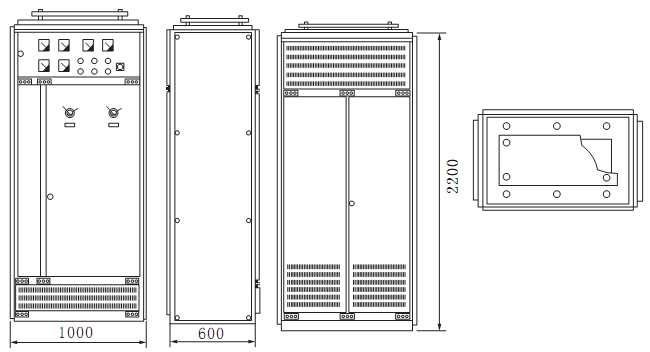

安裝示意圖
